Принцип роботи

Серія М включає зовнішні самовсмоктувальні електронасоси відцентрового типу з одним робочим колесом. Ефект самовсмоктування досягається завдяки ежектору (принцип Вентурі), встановленому в корпусі насоса. Рідина, що перекачується, лише частково подається до нагнітального патрубка насоса. Решта, що залишилася, рециркулюється за допомогою ежектора, який, будучи з'єднаний з камерою всмоктування, створює в ній розрідження, необхідне для самовсмоктування. Перед запуском в роботу достатньо заповнити водою тільки насосну частину. Завдяки системі Вентурі вирішується проблема перекачування рідин, що містять повітря.

Галузь застосування.

Насоси даної серії рекомендуються для перекачування чистої води та хімічно неагресивних рідин. Можуть застосовуватися в побуті та промисловості, для автоматичної подачі води спільно з резервуарами-автоматичними агрегатами підтримки тиску, для зрошення городів, садів і т.д. Встановлювати в місцях, захищених від атмосферного впливу. На всмоктувальному патрубку рекомендується встановлювати зворотний клапан.

Конструктивні властивості.

Корпус насоса виготовлений із чавуну.

Робоче колесо – з латуні чи термопласту.

Дифузор виконаний із термопласту, вал ротора зі сталі.

Механічне ущільнення з кераміки та графіту.

Корпус двигуна охолоджується вентилятором, опори валу ротора – шарикопідшипники, вільно доступні для обслуговування.

Однофазні двигуни забезпечені робочим конденсатором.

Ступінь захисту двигуна IP44 (IP55 – на запит).

Клас ізоляції F.

Напруга: 230V-50Hz-для однофазних двигунів, 230/400V-50Hz-для трифазних двигунів.

Інші величини напруги та частоти за запитом.

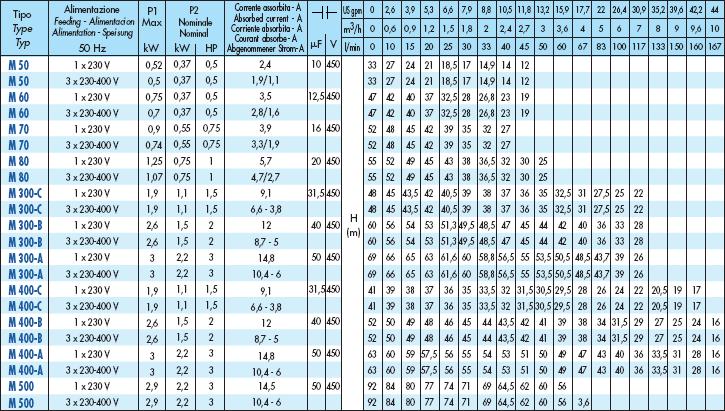

Технічні характеристики.

Подача до 10 м/год.

Натиск до 69 м.

Температура рідини, що перекачується, -15 °С до +50 °С.

Максимальний робочий тиск – 8 bar.

Максимальна температура довкілля 40 °С.

Для використання насоса при вищих температурах зв'яжіться з розробником.

Підтримка робочих параметрів насоса тривалий термін здійснюється за використання чистої води з щільністю 1000 кг/куб.м.

Гідравлічні властивості насосів відповідають нормам UNI/ISO 2548-Клас C, група В.

Електричні властивості відповідають нормам СЕІ.

Манометрична глибина всмоктування 8-9 м.

Встановлення.

Насос має бути встановлений у горизонтальному положенні.
